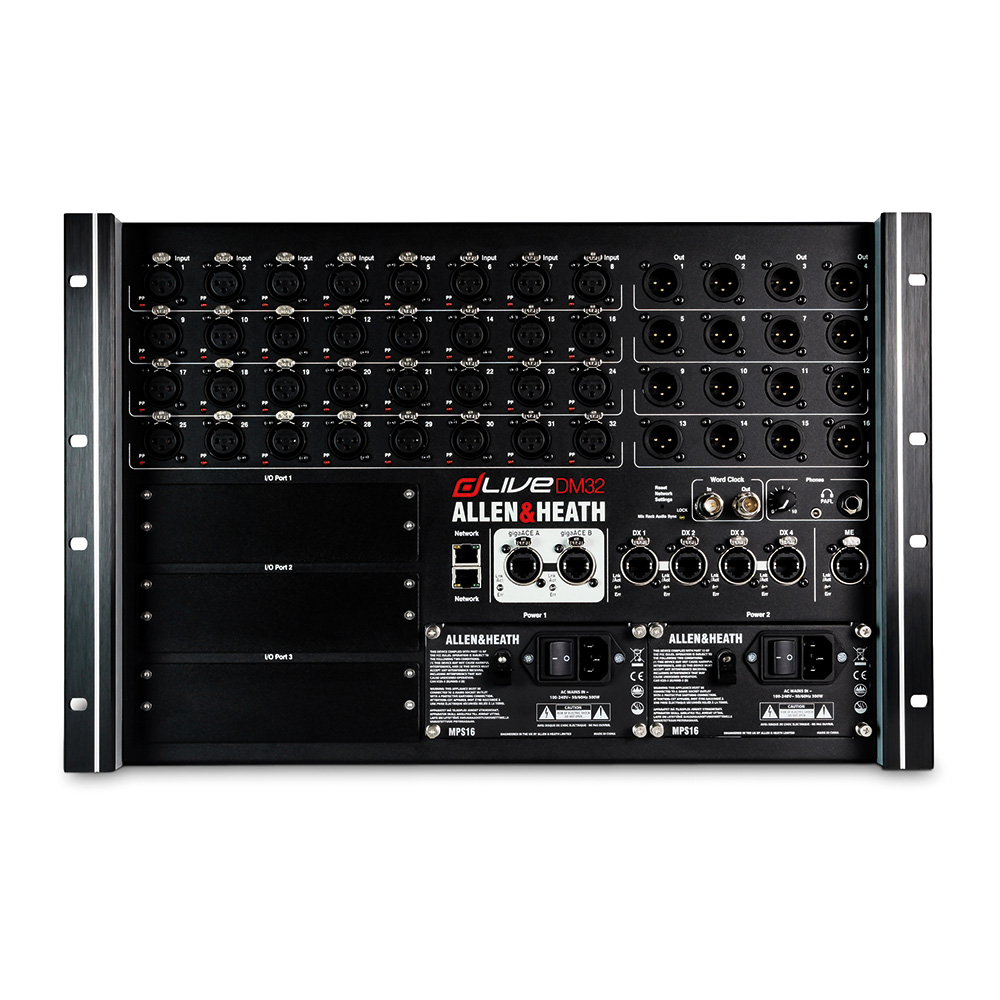

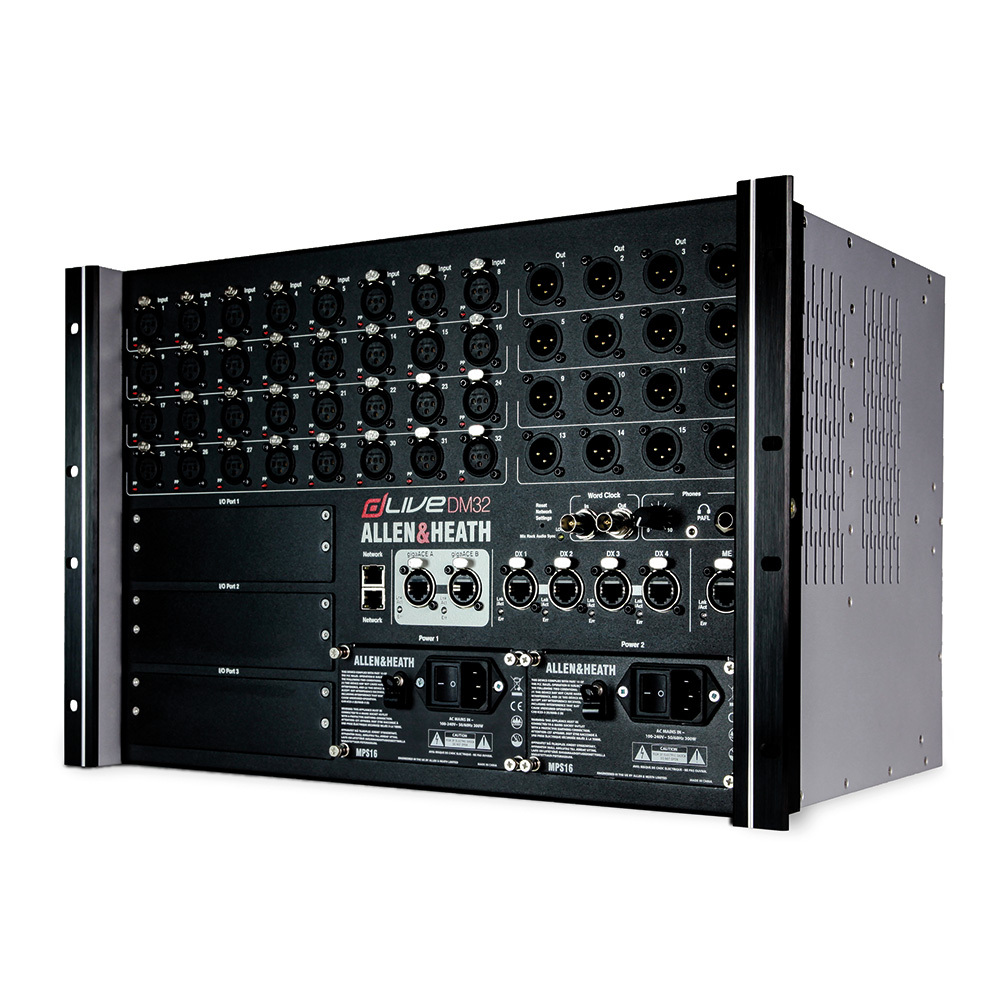

ALLEN & HEATH dLive DM32

MixRack de 32 entradas para sistema dLiveS Class

dLive es la nueva generación de sistemas digitales de mezcla, que proporciona una arquitectura ultra flexible, un potente núcleo de procesado FPGA, una gran variedad de opciones de control, ampliación y conexión en red, y el intuitivo interface de usuario Harmony, que incluye control gestual, convirtiéndola en la mejor opción para aplicaciones que van desde las giras y festivales del máximo nivel profesional hasta la instalación en recintos para eventos en directo.

dLive cuenta con un diseño de tipo distribuido, en el que la superficie de control y el rack de mezcla (MixRack) están separados. El cerebro de procesado de dLive se encuentra alojado en el MixRack, disponible en tres formatos (DM32, DM48 y DM64); también están disponibles tres superficies de control. Todos los MixRack y superficies de control son compatibles entre sí, y pueden compartir archivos de configuración, ajuste y show. Todos los MixRacks incorporan el mismo motor de procesado, desarrollado por el equipo de I D de Allen & Heath utilizando la tecnología FPGA más reciente.

La potencia de dLive emana de su núcleo XCVI, diseñado por el equipo de I D de Allen & Heath utilizando la tecnología FPGA más avanzada, con 36 núcleos de procesado virtual en paralelo, que genera suficiente potencia para procesar 160×64 canales con frecuencia de muestreo de 96 kHz. Los seis motores de mezcla en paralelo situados en el núcleo calculan más de 10.000 puntos de cruce por muestra, mientras que el router FPGA ofrece capacidad para 3000 x 3000 rutas de audio. La enorme potencia de XCVI (25 billones de operaciones por segundo) hace posible que dLive sea capaz de entregar 128 entradas totalmente procesadas y 16 retornos estéreo de FX, una arquitectura de 64 buses configurables, profundidad de bit variable para conseguir la máxima precisión y el mejor comportamiento frente al ruido, un techo de mezcla virtualmente infinito gracias a su acumulador de 96 bit, y una latencia excepcionalmente baja, de tan solo 0,58 ms.

dLIve es mucho más que un mezclador. Es una especie de ‘ecosistema’ totalmente desarrollado, que ofrece más de 800 entradas y 800 salidas de sistema. El MixRack aloja el núcleo XCVI y es el cerebro del sistema dLive. Este cerebro está soportado por superficies de control, apps, software, control TCP/IP e IP remotas, todas ellas proporcionando diferentes métodos de control del mezclador. Hasta cinco puertos de 128 canales de E/S para una amplia variedad de tarjetas de audio en red, incluyendo los protocolos digitales más importantes, las ampliaciones modulares de E/S DX32 y la total compatibilidad con el sistema de mezcla personal ME, amplían enormemente las capacidades de todo el sistema. Esta enorme cantidad de posibilidades de control y ampliación hacen que esa estructura tan flexible haga posible que el sistema se pueda enfrentar a cualquier reto.

Mientras que muchas consolas digitales intentan recrear la experiencia de utilizar un mezclador analógico, dLive es totalmente nativa digital, sacando provecho al hecho de que todo el mundo está totalmente familiarizado con los omnipresentes smartphones y tabletas que todo el mundo utiliza habitualmente. La pantalla táctil capacitiva (una o dos pantallas según el modelo) de 12″ que incorpora dLive ofrecen una respuesta totalmente familiar, con un auténtico control gestual multi tacto al estilo de un tablet respondiendo a cada ‘pellizco’, arrastre o drag & drop, tal como es de esperar en un dispositivo avanzado. También pueden ser configuradas en las pantallas áreas ‘widget’ a medida que permiten hacer un seguimiento de escenas, medidores, FX y otros controles personalizados. La pantalla está enmarcada por un conjunto de controles rotativos que siguen el esquema un botón / una función, permitiendo la creatividad e inmediatez del control táctil sobre las funciones clave del procesado, trabajando en armonía con la información mostrada en la pantalla. Se han hecho grandes esfuerzos para optimizar al máximo su precisión, y disponen de iluminación RGB, con colores mapeados a funciones para ofrecer una orientación visual instantánea.

Todas las consolas dLive han sido diseñadas para ofrecer un óptimo balance entre robustez y peso, utilizando metal de grado superior en los laterales y acero plegado en los puntos clave para añadir rigidez.

Todas las consolas, MixRack y ampliaciones disponen de entrada de alimentación redundante; además, toda la gama utiliza la misma robusta fuente de alimentación, intercambiable en caliente.
La doble redundancia también está presente en todas las conexiones de audio del Sistema. También se ha prestado especial atención a la iluminación de la consola, y se ha puesto mucho esfuerzo en asegurar que la visibilidad en el exterior, a pleno día, sea excelente, contrariamente a lo que ocurre con otras consolas digitales, que son prácticamente inutilizables en esas condiciones.

• Sistema distribuido con MixRack y superficie de control separados, pueden combinarse a voluntad
• Rack modular de ampliación DX32 para una flexible E/S
• Procesado DEEP: potentes plug ins incrustados, que incluyen modelado de EQs gráficos y compresores
• Construida para soportar giras profesionales
• Fuente de alimentación redundante intercambiable en caliente, común a toda la gama
• Conexiones redundantes
• Hasta 814 entradas y 824 salidas en el sistema
• 5 tarjetas opcionales de conexión a red de audio, incluyendo Dante, Waves SG, ACE, MADI
• Compatible con el Sistema de monitorización personal ME

dLive MixRacks

• 3 tamaños disponibles (32, 48 o 64 entradas micro)
• XCVI 160×64 FPGA core
• Frecuencia de muestreo de 96kHz
• Profundidad de bit variable para conseguir la máxima precisión y el mejor comportamiento frente al ruido
• Techo de mezcla virtualmente infinito, gracias a su acumulador de 96bit
• Latencia extraordinariamente baja de < 0.6ms
• 128 canales de entrada con procesado completo
• 64 salidas de mezcla con procesado completo
• Arquitectura configurable de 64 bus (grupo, FX, aux, matriz, principal)
• Modos LR, LCR y hasta 5.1
• 16 RackFX con retornos estéreo específicos
• Multiple PFLs
• 24 DCAs
• Generador de señal incorporado, RTA y espectrograma
• Preamplificadores de Nuevo diseño para ofrecer mayor transparencia
• Exclusivo circuito Active PAD para un rendimiento constante con cualquier fuente
• Hub de conexión
• Dual enlace redundante GigaACE con la superficie
• 2x enlaces redundantes DX para ampliación de E/S
• 3x puertos E/S – 128 canales 96 kHz cada uno
• Puerto exclusivo ME-1 48kHz
• 2x puertos de red
• E/S Wordclock a través de BNC
• Fuente de alimentación doble redundante, intercambiable en caliente
• Panel frontal ordenado, con ventilador ultra silencioso
• Diseño con orejas de rack reversibles

Superficies dLive

• 3 tamaños a escoger (20, 28 o 36 faders)
• Configuración totalmente asignable, hasta 216 fader strips
• Interface de usuario Harmony que integra pantalla y controles adyacentes
• Una o dos pantallas táctiles capacitivas de 12′
• Control gestual – pellizcar, deslizar y drag ‘n drop
• Exclusiva visualización EQ multimodo
• Áreas configurables para widgets, para escenas, medidores, FX y otros
• 3 páginas de 6 controles rotativos asignables por pantalla
• 26 SoftKeys asignables
• Fader strips para cuña e IEM del ingeniero
• Extensa medición multipunto
• Visibilidad a plena luz del día
• Grabación y reproducción USB estéreo
• 8 entradas micro/línea a través de XLR, 8 salidas de línea a través de XLR
• 2 entradas digitales estéreo AES3, 3 salidas digitales estéreo AES3
• Hub de conexión
• Enlace doble redundante GigaACE con MixRack
• 1x enlace redundante DX para ampliación de E/S
• 2x puertos E/S – 128 canales 96 kHz cada uno
• 2x puertos de red
• E/S Wordclock a través de BNC
• Salida vídeo
• Fuente de alimentación doble redundante, intercambiable en caliente

Control

• Control en red cableado o inalámbrico
• Software editor para edición on line y off line desde un PC/Mac
• Apps dLive MixPad y OneMix
• Gama IP para controladores remotos PoE
• Protocolo TCP/IP para integración de terceros
• Amplios permisos y perfiles para usuarios
• Amplia gestión de Escenas con Cue List, actualización múltiple de escenas, Crossfades, recuperación de filtros, recuperación de incrustados, Auto Store, Recall Undo
